详细介绍
HDMIBT-HDMI-R-AEL传输器是一款集HDMIBaseT技术的传输器，此款产品是一款无压缩、无损失、无延迟的HDMI信号的传输设备，适用于高清远距离传输的各种要求，可和其他HDMIBaseT产品配套使用，信号通过单根CAT5E/CAT6/CAT7网线传输的距离可达70米，兼容HDMITV所有分辨率，支持4K60Hz的分辨率，该产品具有双向RS232通讯功能和双向红外发射和接收功能，可实现远距离遥控信号传输，支持远程POC供电，支持音频的加嵌和解嵌功能，发射端支持HDMI环出功能，接收端支持两个HDMI输出，可同时接入三台显示器，支持EDID的智能管理。该产品用途广泛，可应用于多媒体会议室、多媒体教室、电影院等场合。
配套设备

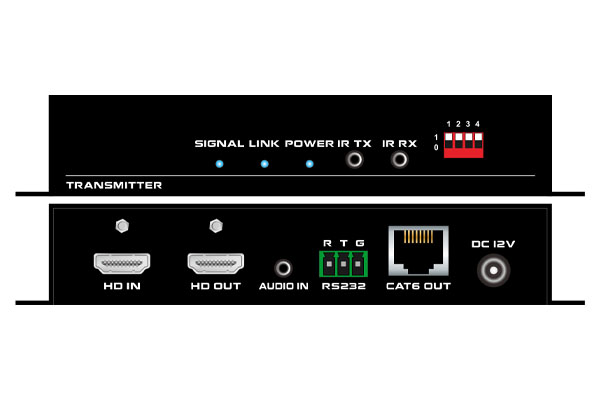

L

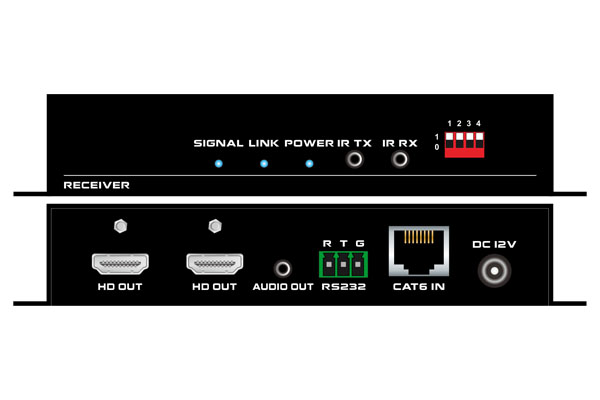

L
支持4K信号传输，带高达10.2Gbps;
支持音频加嵌功能（发射端）和音频解嵌功能（接收端）；
支持EDID管理功能（发射端）；
两种传输距离选择，70米/100米（用Cat5e/6/7线缆）；
传输双向IR信号和双向RS232控制信号
双向电源传输POC (Power over Cable) ，12v电源（发射到接收或者接收到发射）；

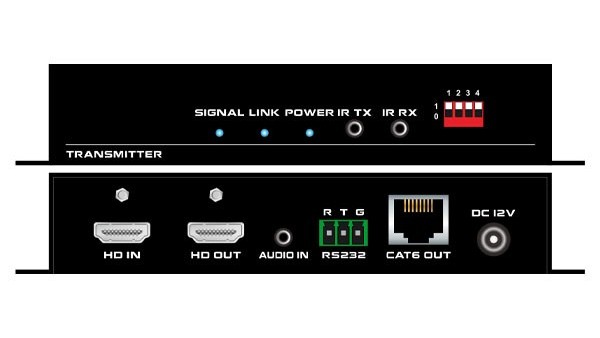

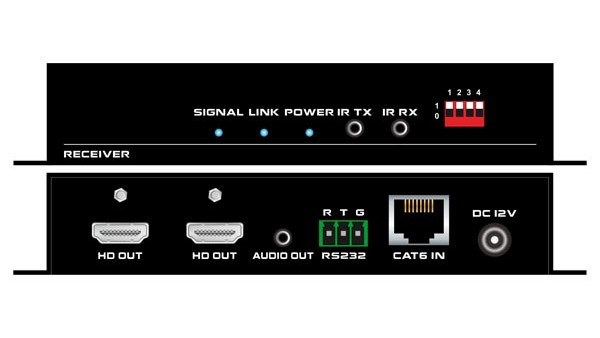

发射端支持HDMI高清接口环出，接收端支持双HDMI高清口输出
可视化LED指示灯指示电源工作状态，设备运行状态，网线连接状态。
| 描述 | HDMI网传 70/100m发射端 | HDMI网传 70/100m接收端 |
| 输入 | 2XHDMI，1X3.5MM音频,1XRS232，1XIR_TX，1XIR_RX | 1×HDMIBaseT |
| 输出 | 1×HDMIBaseT | 2XHDMI，1X3.5MM音频,1XRS232，1XIR_TX，1XIR_RX |
| 标准协议 | 支持EDID智能管理 | |
| 分辨率 | 480i,576i,480p,576p,720p,1080i,1920x1080p60Hz，3840x2160/30Hz,3840X2160/60 4096X2160/24Hz | |
| 数据速率 | 10.2Gbps | |
| 支持色彩空间 | 1080p: 36Bit Deep Color 4K: 24Bit True Color, 4:4:4 | |
传输距离 | CAT6线缆：1080p60Hz传输距离70米 4K30Hz,4K60HZ传输距离35米 CAT6线缆：1080p60Hz传输距离100米 4K30Hz,4K60HZ传输距离70米 | |
| 尺寸 | 152×100×27mm(Tx/ Rx) | |
| 重量 | 200g(Tx/ Rx) | |
| 电源 | AC：100-240V 50/60Hz DC：12V 1.5A | |
| 功耗 | ≤ 11W | |
| 工作温度 | 0℃ ~50℃ | |
| 储存温度 | ﹣ 20℃ ~55℃ | |
