详细介绍
本产品采用纯硬件FPGA 架构，保证设备能够7x24小时稳定工作，同时集超高带宽视频信号采集、实时高分辨率数字图像处理、二维高阶数字滤波等图像处理技术于一体，能从根本上保证对所有输入视频进行全实时60Hz处理，图像无延迟，无丢帧现象。

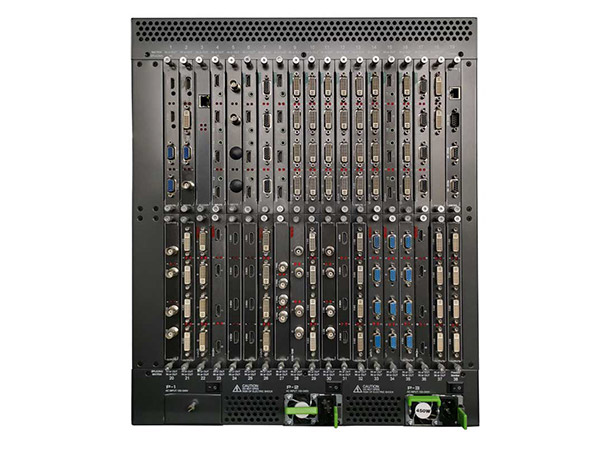

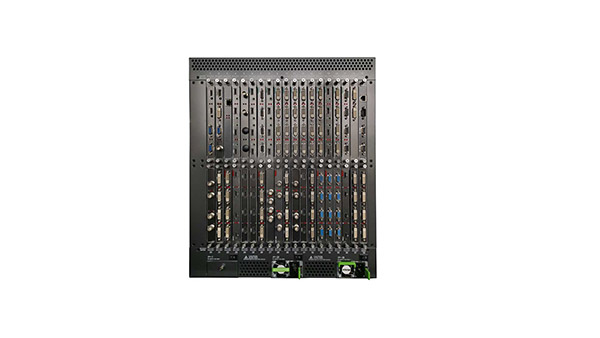

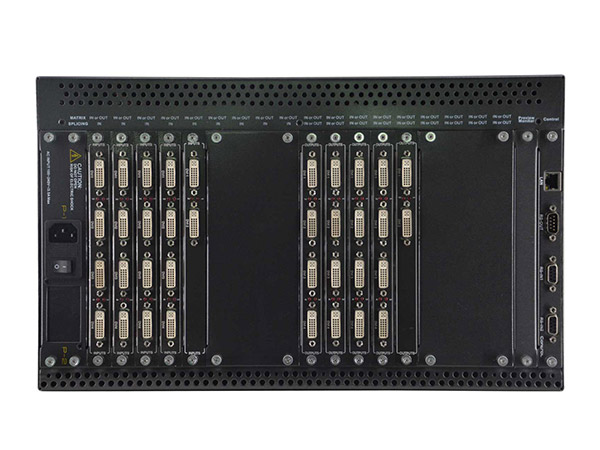

采用模块化设计方式，输入卡、输出卡、回显卡、控制卡、电源、风扇等主要模块都采用插卡式设计，方便现场扩容和维护。
支持多种类型的模拟和数字信号输入和输出，输入支持DVI/VGA/HDMI/SDI/IP流媒体/双绞线/光纤等，并能自动检测信号输入状态，输出支持 DVI/VGA/HDMI/双绞线，所有输入信号都可以在屏幕任意位置开窗、叠加、漫游，实现单屏分割、多屏拼接、跨屏显示以及画中画等多种显示效果。
配套设备
支持单屏开4个窗口；
每个插槽支持4个通道；
可通过预览卡的实现预览功能；
IP摄像机流。
交叉屏幕，图片功能；
分辨率支持1080 p@60 Hz，1080 i@60 Hz，720 p@60 Hz，10.2Gbps。
| 描述 | 大屏拼接处理器，单屏可以开两个窗口 | ||
| 槽数 | 8 | 18 | 36 |
| 输入 | 多达28个通道 | 多达68个通道 | 多达140个通道 |
| 输出 | 多达16个通道 | 多达36个通道 | 多达72个通道 |
| 控制方式 | RS232, LAN | ||
| 尺寸 | 457 x 300 x 134(mm) | 457 x 300 x 267(mm) | 457 x 300x 533(mm) |
| Chassis | 3U | 6U | 12U |
| 电源 | 100VAC – 240VAC 50/60Hz | ||
| 功耗 | 150W(不插板卡) | 275W(不插板卡) | 600W(不插板卡) |
| 工作温度 | 0℃ ~50℃ | ||
| 储存温度 | -20℃ ~55℃ | ||
