详细介绍

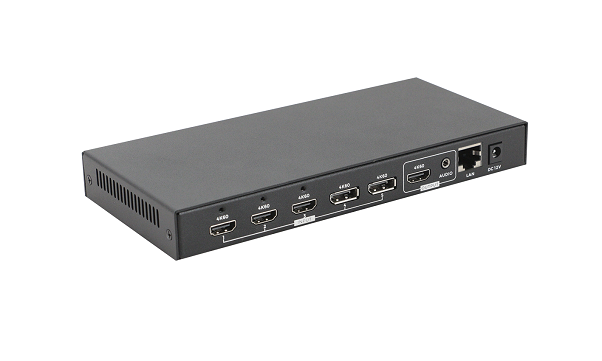

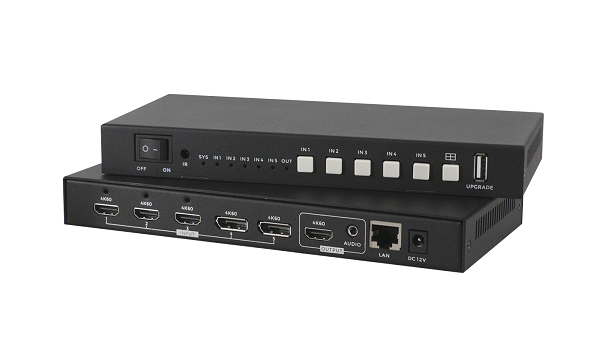

4K60 5进1出无缝画面分割器是一款高性能的5路超高清HDMI高清信号画面分割器，可以实现将4路超高清视频信号同时显示在同一个屏幕上，用户可以选择不同的画面分割方式，同时5路输入信号之间切换时可以做到无黑屏无裂屏的快速切换。当4路输入信号为4K60信号时可以实现点到点的效果，做到真正的点到点帧对帧的无损显示。本产品支持多种控制方式，用户可以通过前面面板按钮，红外遥控器以及RJ45等方式对设备进行控制。
4K60 5进1出无缝画面分割器是一款实用性很高的4K60画面分割器，产品稳定，安装简单，控制灵活，可以广泛应用于游戏、会议、广播电视、安防监控、证券市场等领域。

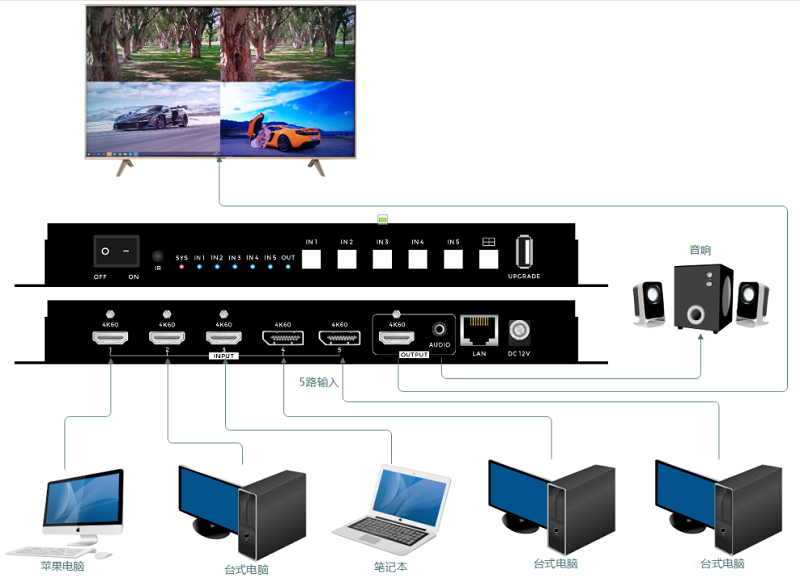

配套设备
支持5路HDMI超高清信号输入，1路HDMI超高清信号输出；

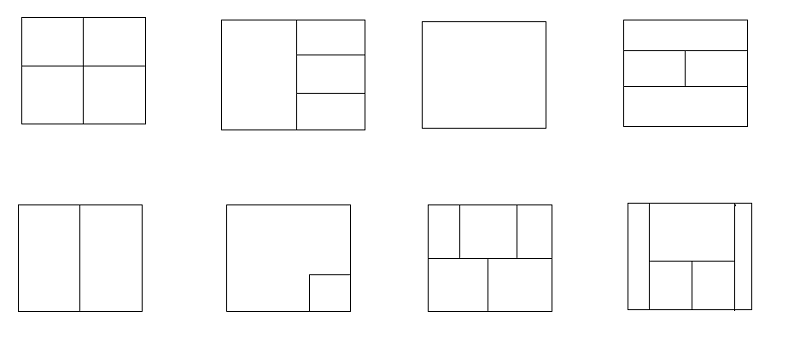

支持单画面、两画面、三画面、四画面等多种画面分割模式；
点到点显示，帧率无损，支持4K60 UHDMI输入输出；
支持按键/IR/RJ45控制方式；
输出端支持音频解嵌，方便用户接入音频系统；
支持5路信号无缝快速切换。
| 描述 | 4K60 5进1出无缝画面分割器 |
| 输入 | 3XHDMI,2XDP |
| 输入分辨率 | 640x4808 , 800x6008, 1024x7688 , 1280x7688 , 1280x8008, 1280x10248, 1360x7688, 1366x7688 , 1440x9008, 1400x10508 , 1600x1200 8 , 1680x10508, 1920x12008, 720x4808 (480p), 720x5766 (576p), 1280x7205 (720p30), 1280x7206 (720p50), 1280x7208 (720p60), 1920x10802 (1080p24), 1920x10803 (1080p25), 1920x10805 (1080p30), 1920x10806 (1080p50), 1920x10808 (1080p60), 3840x21605(2160p30),3840x21606 ( 2160p50), 3840x21608 (2160p60) 1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz |

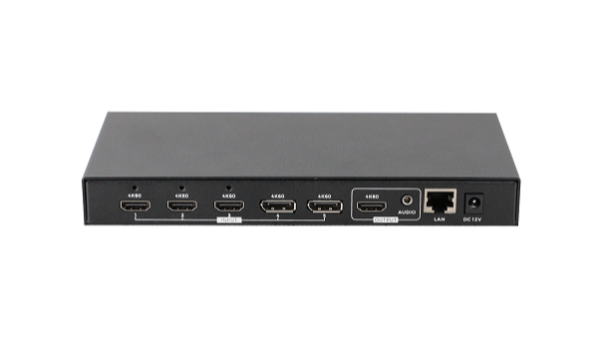

| 输出信号 | 1XHDMI |
| 输出分辨率 | 1920x10806 (1080p50), 1920x10808 (1080p60), 3840x21605 (2160p30) , 3840x21606 (2160p50) , 3840x21608 (2160p60) 1 = 23.98 Hz, 2 = 24 Hz, 3 = 25 Hz, 4 = 29.97 Hz, 5 = 30 Hz, 6 = 50 Hz, 7 = 59.94 Hz, 8 = 60 Hz, 9 = 75 Hz |
| 音频： | |
| 输入接口 | 3x HDMI 2XDP |
| 输入音频信号 | RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0 |
| 输出接口 | 1 x HDMI;1 x Analog Audio |
| 输出音频信号 | RAW PCM, 16 bit, 32/44.1/48KHz sps; PCM 2.0 |
| 控制方式： | |

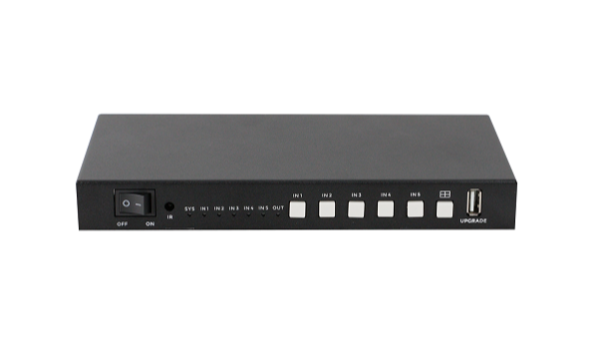

| 前面板按钮 | IN1: 输入1口单画面 IN2: 输入2口单画面 IN3：输入3口单画面 IN4: 输入4口单画面 IN5: 输入5口单画面 田：直接切换到四画面模式 |

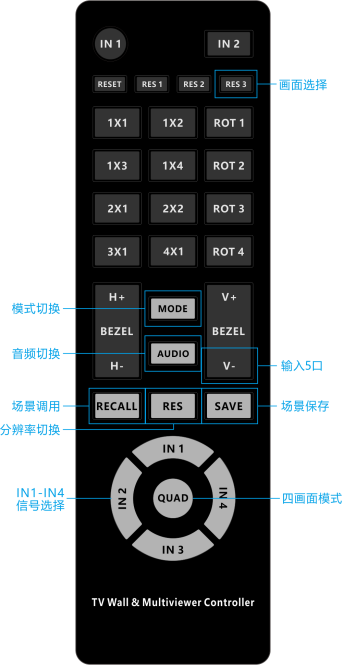

| 红外 | 可以实现按钮所有功能，同时还可以快速切换 |
| RJ45 | DB9串口控制设备 |
| 常规参数： | |
| 操作环境温度 | 0 至 +45°C (32 至 + 113 °F) |
| 存储环境温度 | -20 至 +70°C (-4 至 + 158 °F) |
| 相对湿度 | 10% to 90%, 无冷凝 |
| 静电防护 | 人体放电模式: ±8kV (气隙放电)/ ±4kV (接触放电) |
| 电源 | 12 V 1.5 A DC |
| 电源功耗 | 7W |
| 产品尺寸 | 222X105X27MM(不含挂耳) |
| 产品净重 | 0.7kg |
