详细介绍

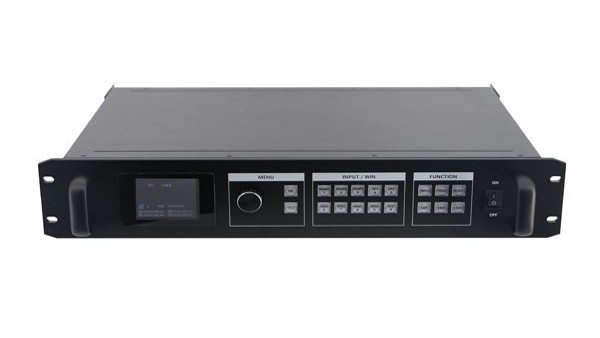

5进8出的LED图像处理器是专为 LED 大屏幕打造的专业多画面拼接处理器，具备 8K 输入性能与 8K 多画面处理性能。可广泛适配酒店会议、舞台演出、楼盘展示、酒吧及 KTV 等各类应用场景。VPX 系列配备 5 路数字视频输入，最高支持 8 路 DVI 独立输出，依据输出带载性能差异，分为 504、506、508多款型号。
配套设备
2xDP1.4输入，支持8Kx4K分辨率及向下兼容分辨率 3xHDMI2.0输入，支持4K60分辨率及向下兼容分辨率
支持EDID管理，水平分辨率最高8192点，垂直分辨率最高7680点
多达4画面布局，多达4个8K画面显示；
支持4画面旋转或者镜像，支持90、180、270度旋转以及水平和垂直镜像；
拼接输出水平最大30720点，垂直拼接输出最大30720点；最大带载2000万像素；
任意输入无缝切换，支持8K输入冻结无缝切换
支持一键黑屏、冻结
支持多达10个场景，可一键调取和存储场景 ，支持10个开窗模板，可一键调取开窗模式
支持手机、电脑、平板等网络直接控制
支持串口和网络中控协议
| 描述 | LED图像处理器 | ||

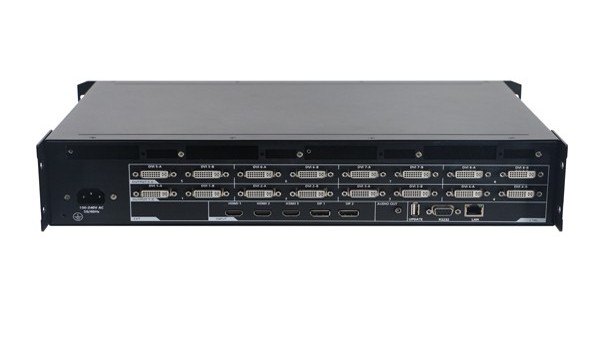

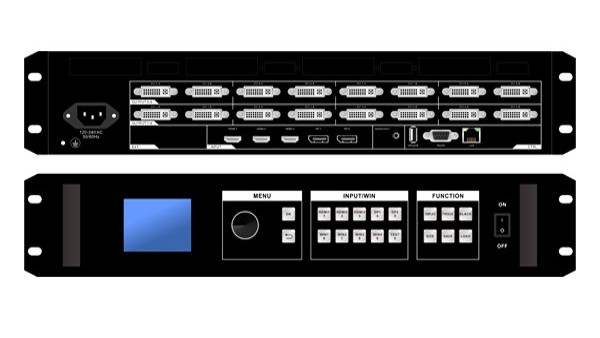

| 输入接口 | 3 X HDMI2.0 ，2 X DP1.4 | ||
| HDMI2.0分辨率 | 7680x1080@60HZ、7680*2160@30HZ、960x7680@60Hz、 4096x2160@60Hz、3840x2160@60Hz、3840x2160@30Hz、 5120x1440@60Hz、1920x4320@60Hz、1920x1080@60Hz、 1280x720@60Hz及EDID管理 | ||
| DP1.4分辨率 | 7680x4320@30HZ、7680*2160@60HZ、5120x1600@60Hz、 3840x4320@60HZ、1920*7680@60HZ、4096x2160@60Hz、 3840x2160@60Hz、3840x2160@30Hz、5120x1440@60Hz、 1920x1080@60Hz、1280x720@60Hz及EDID管理 | ||
| 输出接口 | 1024x768@60HZ、1280*720@60HZ、1280x1024@60Hz、 1440x900@60Hz、1600x1200@60Hz、1680x1050@60Hz、 1920x1080@60Hz、1920x1200@60Hz、1024x1920@60Hz、 1536x1536@60Hz、2048x640@60Hz、2048x1152@60Hz、 2560x816@60Hz、3840x640@60Hz及自定义分辨率 | ||
| 输出分辨率 | 8 X DVI | ||
| Audio | 3.5mm音频口 | ||
| 尺寸 | 482.6mm × 354.8mm × 88.0mm | ||
| Chassis | 1.5U | ||
| 电源接口 | 100VAC – 240VAC 50/60Hz | ||
| 整机功耗 | 55W (Max) | ||
| 整机重量 | 3000g (Max) | ||
| 工作温度 | 0℃ ~50℃ | ||
| 储存温度 | -20℃ ~55℃ | ||
