详细介绍

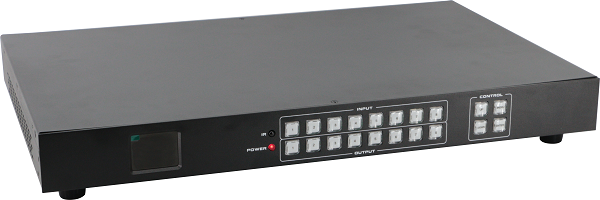

8进8出HDMI无缝拼接矩阵是一款HDMI4K无缝拼接矩阵设备，具备卓越的图像处理能力。该设备支持4K@30及以下分辨率的输入输出，确保画面清晰流畅。其输入端口均支持4路模拟音频加嵌功能，输出端口同样支持4路音频解嵌，满足多样化的音视频需求。 该矩阵支持任意数量的输出矩形拼接，提供灵活的画面布局方案。设备配备多种控制方式，包括直观的前面板按键操作，所有操作状态和提示信息均可实时显示在前面板LED屏幕上。此外，还支持红外遥控、串口、WEB和TCP/IP等多种控制方式，为用户提供便捷的操作体验。。
本矩阵主要应用于高清可视会议、广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、指挥控制中心等场所。
配套设备

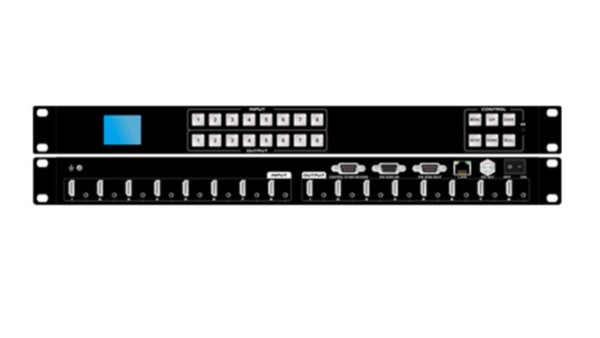

1U标准式设计
支持高清分辨率3840*2160@30Hz输入输出
支持无缝切换、 画面拼接功能
持前面板按键切换、红外遥控、 WEB 界面、 RS232 串口、网口 TCP/IP 链接指令控制
支持输入HDMI音频加嵌，输出HDMI音频解嵌
支持WEB网页人机交互控制状态检测
支持远程在线网口升级设备固件；
| 描述 | 8进8出HDMI无缝拼接矩阵 | |

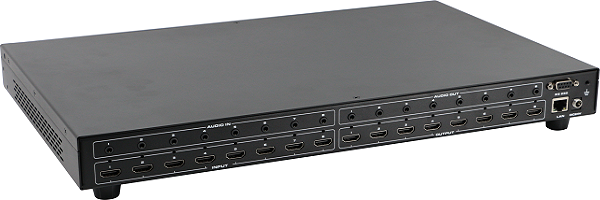

| 输入 | 8×HDMI、8X3.5mm、1XRJ45（控制）、1XRS232 | |
| 输出 | 8×HDMI、8X3.5mm、2XRS232 | |
| 分辨率 | 480i, 576i, 480p, 576p, 720p, 1080i, 1080p@24/30/50/60Hz,1080P3D@60Hz 4K@30Hz | |
| 控制方式 | 前面按键、RS232、LAN、APP、红外遥控 | |
| 尺寸 | 440 mm (W)×279 mm (D)×44 mm (H) | |
| 电源 | AC:110V-240V 50/60Hz DC:12V3A | |
| 功耗 | ≤23W | |
| 工作温度 | 0 ºC~40 ºC/32 ºF~104 ºF | |
| 储存温度 | −20 ºC~60 ºC/−4 ºF~140 ºF | |
